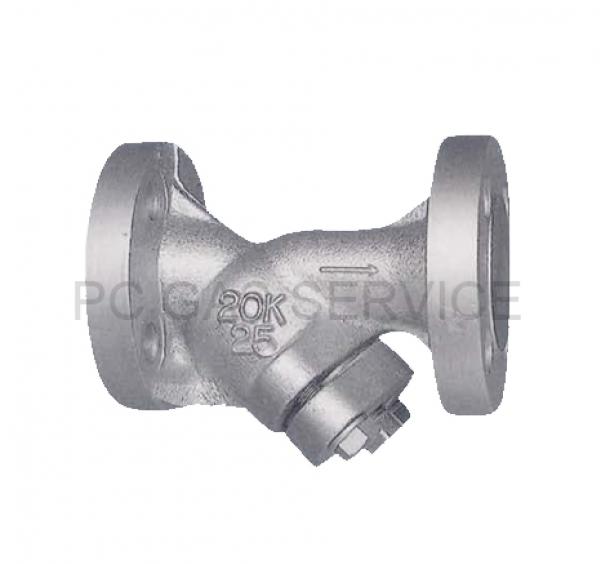

Y-Strainer

15A (1/2”)

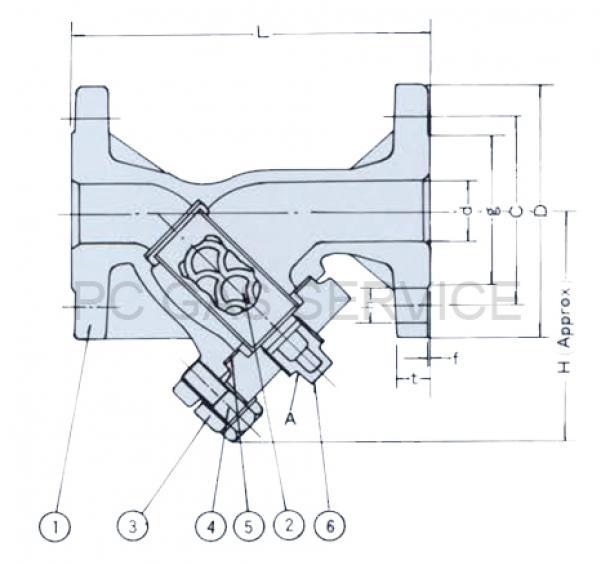

Norminal Size   :   1/2”

D   :   15 mm.

L   :   130 mm.

H (Reference)   :   68 mm.



End Flange Dimensions

• D :   95 mm.
• g :   52 mm.
• t :   14 mm.
• f :   1 mm.
• Drilling
  • c :   70 mm.
  • Numbe :   4 mm.
  • h :   15 mm.
• Diam of Bolt (in) :   1/2"



Plug A (in)   :   1/4"
