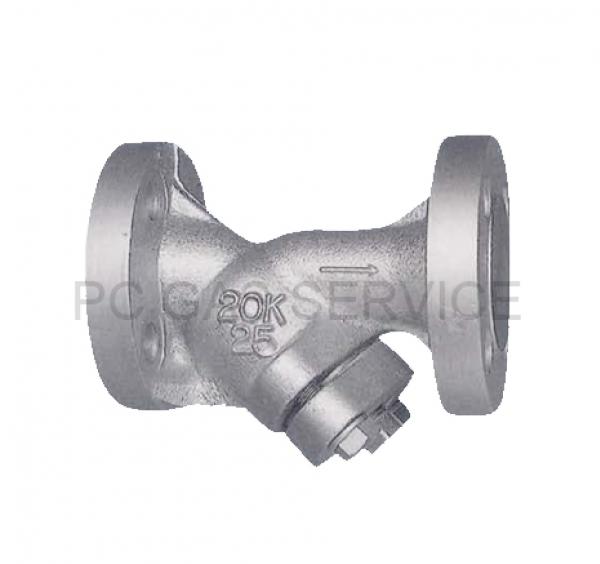

Y-Strainer

20A (3/4”)

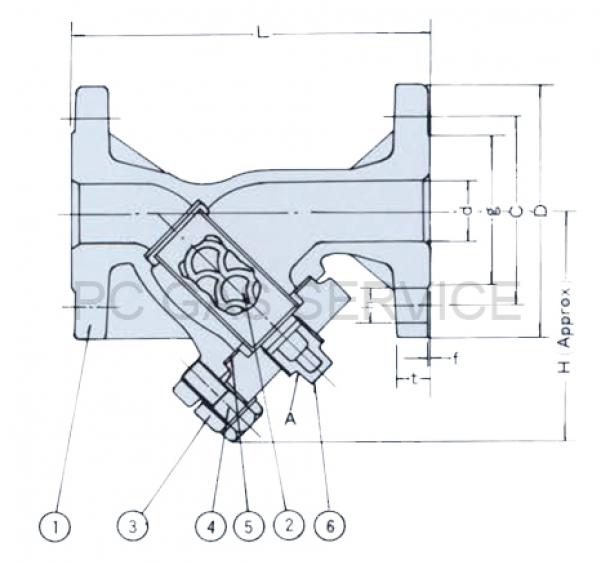

Norminal Size   :   3/4”

D   :   20 mm.

L   :   140 mm.

H (Reference)   :   77 mm.



End Flange Dimensions

• D :   100 mm.
• g :   58 mm.
• t :   16 mm.
• f :   1 mm.
• Drilling
  • c :   75 mm.
  • Numbe :   4 mm.
  • h :   15 mm.
• Diam of Bolt (in) :   1/2"



Plug A (in)   :   3/8"
