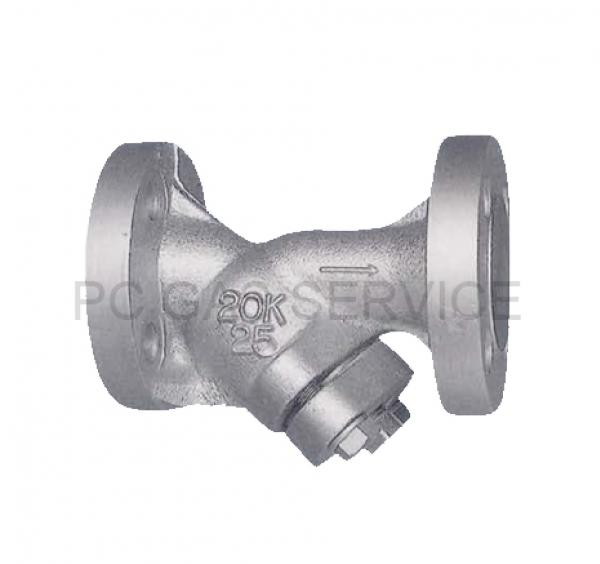

Y-Strainer

40A (1(1/2”))

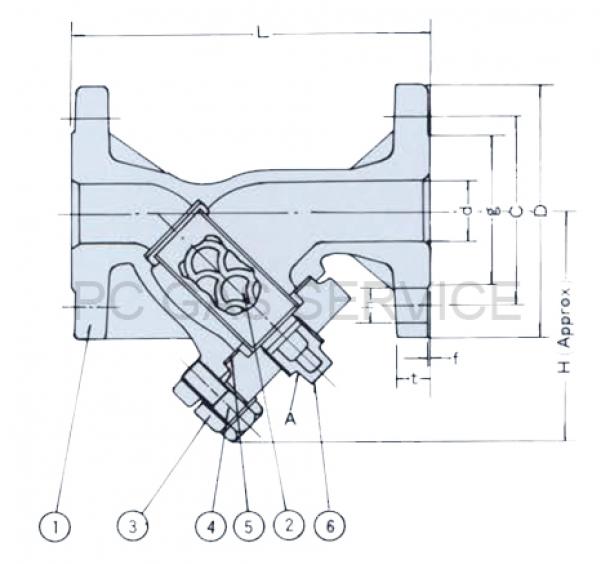

Norminal Size   :   1(1/2)”

D   :   40 mm.

L   :   210 mm.

H (Reference)   :   154 mm.



End Flange Dimensions

• D :   140 mm.
• g :   85 mm.
• t :   18 mm.
• f :   2 mm.
• Drilling
  • c :   105 mm.
  • Numbe :   4 mm.
  • h :   19 mm.
• Diam of Bolt (in) :   5/8"



Plug A (in)   :   1"
