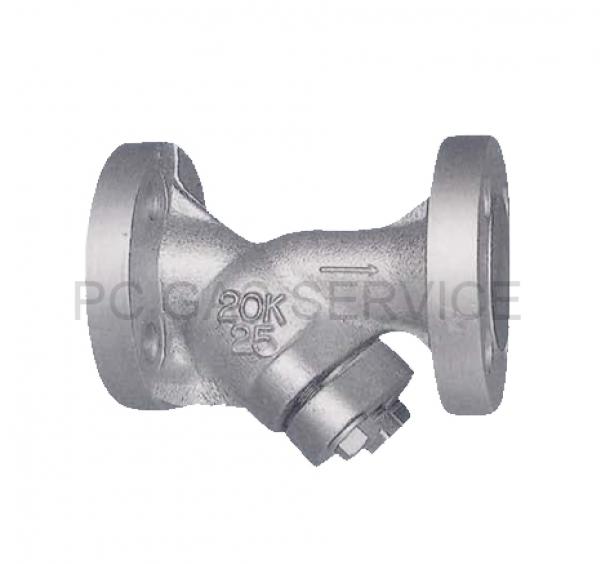

Y-Strainer

25A (1”)

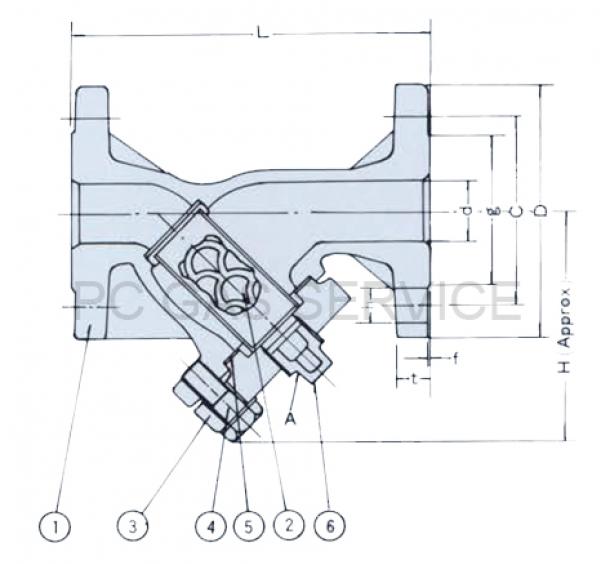

Norminal Size   :   1”

D   :   25 mm.

L   :   160 mm.

H (Reference)   :   91 mm.



End Flange Dimensions

• D :   125 mm.
• g :   70 mm.
• t :   16 mm.
• f :   1 mm.
• Drilling
  • c :   90 mm.
  • Numbe :   4 mm.
  • h :   19 mm.
• Diam of Bolt (in) :   5/8"



Plug A (in)   :   1/2"
