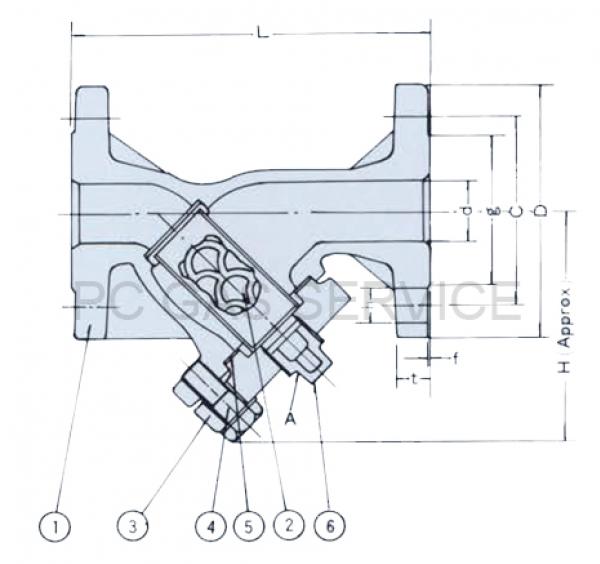

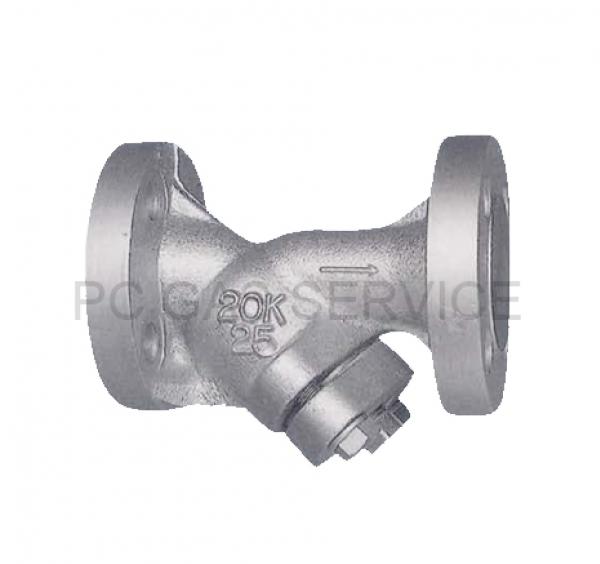

Y-Strainer



50A (2”)



Norminal Size   :   2"

D   :   50 mm.

L   :   250 mm.

H (Reference)   :   170 mm.



End Flange Dimensions

• D :   155 mm.
• g :   100 mm.
• t :   18 mm.
• f :   2 mm.
• Drilling
  • c :   120 mm.
  • Numbe :   8 mm.
  • h :   19 mm.
• Diam of Bolt (in) :   5/8"



Plug A (in)   :   1"
